Passiver Brandschutz

Passiver Brandschutz für Gebäude, Tragwerke und Industrieanlagen

Passiver Brandschutz dient dazu, die Auswirkungen eines Brandes durch fest in ein Bauwerk integrierte Materialien und Konstruktionssysteme zu begrenzen. Im Gegensatz zu aktiven Systemen wie Brandmeldeanlagen, Sprinklern oder Löscheinrichtungen muss der passive Brandschutz nicht erst ausgelöst werden, um seine vorgesehene Funktion zu erfüllen.

Je nach spezifiziertem System kann passiver Brandschutz dazu beitragen, die Brandausbreitung zu verzögern, tragende Bauteile zu schützen, die Brandabschnittsbildung aufrechtzuerhalten und die Einwirkung von Feuer und hohen Temperaturen auf kritische Anlagen oder Versorgungsleitungen zu reduzieren.

Das Vitcas Sortiment umfasst Produkte für unterschiedliche Brand- und Wärmeschutzfunktionen. Zementgebundene Beschichtungen, intumeszierende Dichtstoffe, Brandschutzsilikone, nicht brennbare Platten, Isoliermatten und Schutztextilien sind nicht beliebig austauschbar. Jedes Produkt ist entsprechend seiner geprüften oder angegebenen Leistungsmerkmale und des zu schützenden Bauteils auszuwählen.

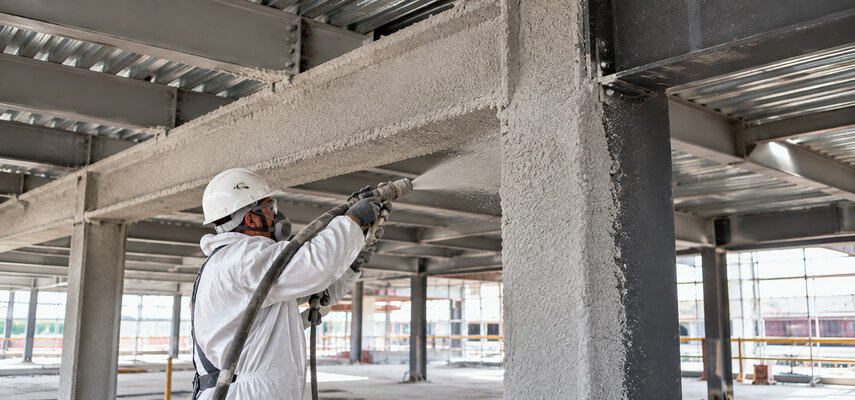

Zementgebundener Brandschutz für Stahl und Beton

Zementgebundene Brandschutzbeschichtungen schützen tragende Bauteile durch eine Schutzschicht, die auf geeignete Untergründe wie Stahl und Beton aufgebracht wird.

Vitcas FPC ist eine mit der Kelle aufzutragende Beschichtung auf Basis von nicht brennbarem Vermiculit und Zement. Sie wurde für den passiven Brandschutz von Stahl und Beton entwickelt und bietet bei der spezifizierten Beanspruchung durch Kohlenwasserstoff- und Zellulosebrände einen Feuerwiderstand von bis zu 240 Minuten.

Für Anwendungen, bei denen ein Spritzauftrag bevorzugt wird, ist die zementgebundene Brandschutz-Spritzbeschichtung FPC-S für den passiven Brandschutz von Stahl- und Betonkonstruktionen vorgesehen. Sie eignet sich für anspruchsvolle Einsatzbereiche, darunter petrochemische Anlagen, Öl- und Gasanlagen, Lagertanks, Druckbehälter und tragende Betonkonstruktionen.

Das erforderliche Beschichtungssystem, die Auftragsdicke und die Feuerwiderstandsdauer sind stets anhand der jeweiligen Produktspezifikation und der Projektanforderungen zu bestimmen. Es darf nicht davon ausgegangen werden, dass für jede Installation dieselbe Feuerwiderstandsdauer gilt.

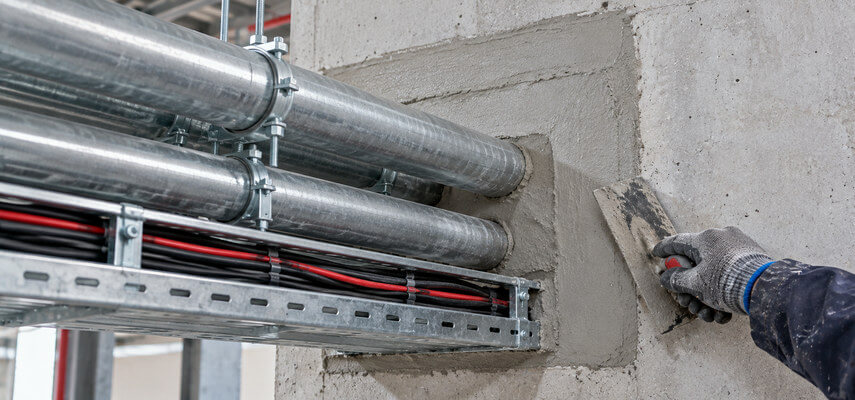

Intumeszierende Dichtstoffe zur Abschottung von Fugen und Öffnungen

Intumeszierende Dichtstoffe reagieren bei Brandeinwirkung. Durch das Aufschäumen des Materials wird innerhalb geeigneter Fugen und Öffnungen eine feuerwiderstandsfähige Barriere aufrechterhalten.

Der intumeszierende Akustikdichtstoff von Vitcas ist für feuerwiderstandsfähige Abdichtungen vorgesehen und bietet zusätzlich schalldämmende Eigenschaften. Für geeignete Anwendungen ist das Produkt als Brandbarriere mit einer Feuerwiderstandsdauer von bis zu vier Stunden spezifiziert, unter anderem für passende Fugen an Türrahmen, Fensterbänken und anderen Bauanschlüssen.

Intumeszierende Produkte dürfen nur in Anwendungen eingesetzt werden, die mit ihrer geprüften oder spezifizierten Leistung übereinstimmen. Fugenabmessungen, Untergründe und Systemaufbau können die Leistung der Brandabschottung beeinflussen.

Brandschutzsilikon für Gebäudefugen

Brandschutzsilikon bietet eine flexible Abdichtung für geeignete Brandschutzfugen in Gebäuden. Vitcas Brandschutzsilikon wurde dafür entwickelt, unter den für das Produkt spezifizierten Bedingungen den Raumabschluss und die Wärmedämmung bis zu vier Stunden aufrechtzuerhalten.

Seine Funktion unterscheidet sich sowohl von einem intumeszierenden Brandschutzdichtstoff als auch von einem allgemeinen Hochtemperatursilikon. Ein Brandschutzdichtstoff wird entsprechend seiner Leistung innerhalb einer feuerwiderstandsfähigen Konstruktion ausgewählt, während bei einem hitzebeständigen Dichtstoff in erster Linie die Betriebstemperatur ausschlaggebend sein kann.

Es darf nicht davon ausgegangen werden, dass ein Hochtemperatursilikon automatisch eine Feuerwiderstandsklassifizierung besitzt oder dass ein Brandschutzsilikon für eine dauerhafte Beanspruchung bei Ofentemperaturen vorgesehen ist.

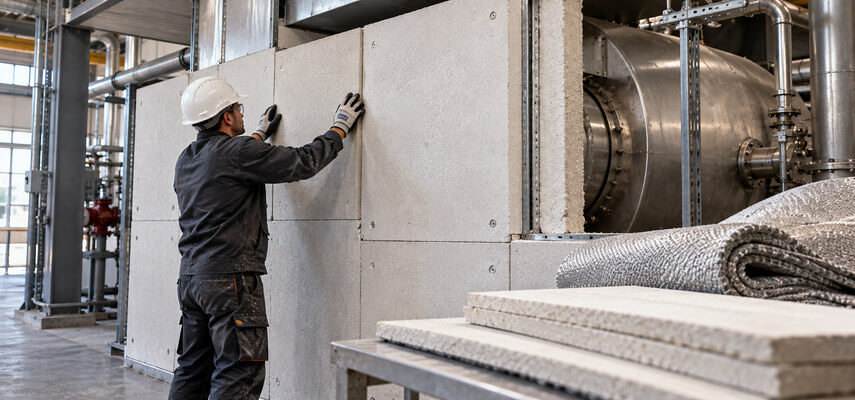

Nicht brennbare Brandschutz- und Bauplatten

Feuerbeständige und nicht brennbare Platten können Bestandteil von Schutzkonstruktionen, Einhausungen und thermisch beanspruchten Baugruppen sein.

Die Vitcas Hochtemperatur-Brandschutzplatte ist eine nicht brennbare, gipsfreie Platte der Klasse A1 gemäß EN 13501-1:2019. Sie ist zudem hitze- und wasserbeständig und kann in geeigneten Hochtemperaturkonstruktionen zusammen mit kompatiblen Vitcas Oberflächenprodukten eingesetzt werden.

Weitere Platten im Sortiment, darunter Kaminbauplatten und Vermiculitplatten, bieten Wärmedämmung und Hochtemperaturbeständigkeit für bestimmte Anwendungen. Ihre jeweilige Funktion und Klassifizierung ist zu prüfen, bevor sie als Bestandteil eines geforderten Feuerwiderstandssystems eingesetzt werden.

Hochtemperatur-Isoliermatten

Hochtemperatur-Isoliermatten kommen überall dort zum Einsatz, wo Wärmedämmung und Schutz vor hohen Temperaturen erforderlich sind. Biolösliche Fasermatten von Vitcas sind für Anwendungen bis 1200 °C erhältlich, darunter Ausführungen mit Aluminiumfolie zur zusätzlichen Reflexion von Wärmestrahlung.

Diese Produkte können den Wärmeschutz von Anlagen und Hochtemperaturprozessen unterstützen. Eine hohe maximale Anwendungstemperatur darf jedoch nicht automatisch als geprüfte Feuerwiderstandsklassifizierung verstanden werden. Wenn für ein Projekt eine bestimmte Dauer des passiven Brandschutzes gefordert ist, müssen Materialien und Systeme verwendet werden, deren entsprechende Brandschutzleistung für diese Anwendung dokumentiert ist.

Feuer- und hitzebeständige Gewebe

Das Sortiment umfasst außerdem Glasfaser-, Silikatfaser- und beschichtete Hochtemperaturgewebe für Wärmeschutz, Vorhänge, Isoliermanschetten, flexible Verbindungen und spezielle industrielle Anwendungen.

Zu den verfügbaren Materialien gehören polyurethanbeschichtetes Glasfasergewebe, silikonbeschichtetes Glasfasergewebe, vermiculitbeschichtetes Glasfasergewebe und Silikatfasergewebe. Je nach Produkt bieten diese Materialien unterschiedliche Kombinationen aus Hitze-, Flamm-, Abrieb-, Chemikalien- und Witterungsbeständigkeit.

Vermiculitbeschichtetes Glasfasergewebe eignet sich beispielsweise für anspruchsvolle Anwendungen wie Ofentürvorhänge, bei denen Schutz vor direkter Flammeneinwirkung erforderlich ist. Andere beschichtete Gewebe werden für flexible Dehnungsfugen, Isoliermanschetten oder industrielle Wärmeschutzbarrieren eingesetzt.

Schutzschläuche für Kabel, Schläuche und Versorgungsleitungen

Glasfaser-Schutzschläuche bieten thermischen und mechanischen Schutz für Kabel, Schläuche, Rohre und vergleichbare Versorgungsleitungen in anspruchsvollen Umgebungen.

Je nach Produkt können die Schutzschläuche Leitungen vor hohen Temperaturen, Abrieb, aggressiven Flüssigkeiten und anderen Betriebsbedingungen schützen. Dies ist besonders in Industrieanlagen und Maschinen relevant, in denen elektrische, mechanische und prozesstechnische Leitungen durch wärmebelastete Bereiche geführt werden.

Schutzschläuche dürfen nur dann als Brandabschottung oder klassifiziertes Abschottungssystem für Durchführungen bezeichnet werden, wenn diese Leistung ausdrücklich durch die Produktdaten belegt ist.

Hochtemperaturdichtstoffe im passiven Brandschutz

Bestimmte Hochtemperatur-Dichtmassen können für Brand- und Wärmeschutzanwendungen eingesetzt werden, sofern ihre spezifizierten Eigenschaften und die vorgesehenen Untergründe dafür geeignet sind.

Der hitzebeständige Dichtstoff Vitcas HRS ist für eine dauerhafte Temperaturbeanspruchung bis 1300 °C ausgelegt und dient zum Befestigen, Verfugen und feuerbeständigen Abdichten kompatibler Keramik, Metalle, silikatischer Materialien und Gläser.

Hochtemperaturbeständigkeit und ein geprüfter Feuerwiderstand sind jedoch nicht dasselbe. Wenn für eine Gebäudefuge, Durchführung oder Brandabschnittsgrenze eine definierte Feuerwiderstandsdauer erforderlich ist, muss ein speziell für diese Brandschutzanforderung spezifiziertes Produkt und System verwendet werden.

Passiver Brandschutz in industriellen und gewerblichen Anwendungen

Je nach ausgewähltem Produkt und Brandschutzkonzept eignen sich Vitcas Materialien für Anwendungen wie:

• Brandschutz von Stahltragwerken;
• Brandschutz von Betonkonstruktionen;
• petrochemische Anlagen sowie Öl- und Gasanlagen;
• Lagertanks und Druckbehälter;
• feuerwiderstandsfähige Fugen und Öffnungen;
• Brandbarrieren und Trennwände;
• Einhausungen von Anlagen und Rohrleitungen;
• Lüftungs- und Klimakanäle sowie zugehörige Versorgungsleitungen;
• Bereiche mit elektrischen und mechanischen Versorgungsleitungen;
• Hochtemperatur-Dämmsysteme;
• Vorhänge für Industrieöfen und Anlagen;
• Wärmeschutz von Kabeln, Schläuchen und Rohrleitungen.

Welches Produkt benötigt wird, hängt vom zu schützenden Objekt und dem angestrebten Brandschutzziel ab. Der Schutz von Stahltragwerken, eine flexible Brandschutzfuge, eine Wärmedämmschicht und ein Ofenvorhang sind sehr unterschiedliche Anwendungen, auch wenn sie jeweils dem Schutz vor Feuer oder hohen Temperaturen dienen.

Auswahl von Materialien für den passiven Brandschutz

Produkte für den passiven Brandschutz sollten entsprechend der erforderlichen Systemleistung und nicht allein anhand ihrer Temperaturbeständigkeit ausgewählt werden.

• Brandschutzziel – bestimmen Sie, ob Tragwerksschutz, Brandabschottung, Brandabschnittsbildung, Wärmedämmung, Oberflächenschutz oder der Schutz von Anlagen und Versorgungsleitungen erforderlich ist.
• Erforderlicher Feuerwiderstand – wenn eine bestimmte Feuerwiderstandsdauer gefordert ist, muss die dokumentierte Leistung des einzelnen Produkts oder des vollständigen Systems geprüft werden.
• Brandbeanspruchung – unterscheiden Sie zwischen den relevanten Brandszenarien, gegebenenfalls einschließlich Zellulose- und Kohlenwasserstoffbrandbeanspruchung.
• Untergrund – prüfen Sie die Verträglichkeit mit Stahl, Beton, Mauerwerk, Bauplatten, Metall, Glas, Dämmstoffen und anderen beteiligten Materialien.
• Auftrags- und Montageverfahren – klären Sie, ob das System einen Kellenauftrag, Spritzauftrag, eine Abdichtung, Plattenmontage, Ummantelung oder ein anderes Verfahren erfordert.
• Fugenbewegung – bestimmen Sie, ob eine Brandschutzfuge flexibel sein muss oder ob ein starres Material geeignet ist.
• Umgebungsbedingungen – berücksichtigen Sie Feuchtigkeit, Witterung, Chemikalien, Abrieb, Stoßbelastung und weitere Einsatzbedingungen, sofern diese von der Produktspezifikation abgedeckt sind.
• Verarbeitungsanforderungen – beachten Sie die vorgegebenen Anforderungen an Untergrundvorbereitung, Schichtdicke, Aushärtung und Oberflächenbearbeitung des ausgewählten Materials.

Ein Produkt, das sehr hohen Betriebstemperaturen standhält, ist nicht automatisch für ein feuerwiderstandsfähiges Gebäudesystem geeignet. Ebenso bietet ein als nicht brennbar klassifiziertes Material nicht automatisch eine bestimmte Feuerwiderstandsdauer. Gleichen Sie die erforderliche Brandschutzfunktion mit der jeweiligen Produktdokumentation ab.

Passiver und aktiver Brandschutz im Vergleich

Passiver Brandschutz ist fest in das Bauwerk oder die Anlage integriert und muss nicht aktiviert werden, um seine Schutzfunktion zu erfüllen. Beispiele sind Brandschutzbeschichtungen für Tragwerke, feuerwiderstandsfähige Konstruktionssysteme und Materialien für Brandabschottungen.

Aktiver Brandschutz umfasst Systeme, die einen Brand erkennen und melden, kontrollieren oder löschen, beispielsweise Brandmeldeanlagen, Sprinkleranlagen und Löscheinrichtungen.

Beide Ansätze erfüllen sich ergänzende Aufgaben innerhalb eines ganzheitlichen Brandschutzkonzepts. Passive Systeme tragen zur Eindämmung des Brandes und zum Schutz von Tragwerken bei, während aktive Systeme der Branderkennung und Brandbekämpfung dienen. Planung und Spezifikation beider Systeme müssen die für das jeweilige Gebäude, den Betrieb oder die Anlage geltenden Anforderungen erfüllen.

Häufig gestellte Fragen

Was ist passiver Brandschutz?

Passiver Brandschutz umfasst Materialien und Konstruktionssysteme, die fest in ein Bauwerk integriert sind und dazu beitragen, den Auswirkungen eines Brandes ohne mechanische oder manuelle Aktivierung zu widerstehen, sie einzudämmen oder zu begrenzen. Beispiele sind Brandschutzbeschichtungen für Tragwerke, feuerwiderstandsfähige Barrieren, Dichtstoffe für Brandabschottungen und weitere spezifizierte Schutzsysteme.

Was ist der Unterschied zwischen passivem und aktivem Brandschutz?

Passiver Brandschutz beruht auf den Materialien und der Konstruktion eines Gebäudes oder einer Anlage und muss nicht aktiviert werden. Zum aktiven Brandschutz gehören Einrichtungen wie Brandmeldeanlagen, Sprinkler und Löschsysteme, die einen Brand erkennen, davor warnen oder ihn bekämpfen. Wirksame Brandschutzkonzepte können sowohl passive als auch aktive Maßnahmen umfassen.

Welche Materialien werden für den passiven Brandschutz verwendet?

Zum passiven Brandschutz können zementgebundene Brandschutzbeschichtungen, intumeszierende Dichtstoffe, klassifizierte Brandschutz-Fugendichtstoffe, nicht brennbare Platten und weitere Materialien gehören, die Bestandteil spezifizierter feuerwiderstandsfähiger Konstruktionen sind. Das geeignete Material hängt davon ab, ob Tragwerksschutz, Brandabschnittsbildung, Brandabschottung, Wärmedämmung oder eine andere Brandschutzfunktion erforderlich ist.

Wie wird Baustahl vor Feuer geschützt?

Baustahl kann mit einem spezifizierten Brandschutzsystem geschützt werden, das die Erwärmungsgeschwindigkeit des Stahls während eines Brandes reduziert. Vitcas FPC und FPC-S sind zementgebundene Beschichtungen für den passiven Brandschutz von Stahl und Beton. Sie bieten eine spezifizierte Feuerwiderstandsdauer von bis zu 240 Minuten bei der entsprechenden Kohlenwasserstoff- und Zellulosebrandbeanspruchung.

Was ist der Unterschied zwischen FPC und FPC-S?

Beide Produkte sind zementgebundene Beschichtungen für den passiven Brandschutz von Stahl und Beton, unterscheiden sich jedoch in ihrem Auftragsverfahren. FPC ist für den Kellenauftrag vorgesehen, während FPC-S für den Spritzauftrag formuliert ist. FPC-S eignet sich besonders für größere Industrieanlagen, darunter petrochemische Betriebe, Öl- und Gasanlagen, Lagertanks und Druckbehälter.

Was ist ein intumeszierender Brandschutzdichtstoff?

Ein intumeszierender Dichtstoff schäumt bei Brandeinwirkung auf und trägt so dazu bei, innerhalb einer geeigneten Fuge oder Öffnung eine Schutzbarriere aufrechtzuerhalten. Der intumeszierende Akustikdichtstoff von Vitcas verbindet diese Brandschutzfunktion mit einer akustischen Abdichtung. Seine Eignung hängt von der Fuge, den Untergründen und den spezifizierten Feuerwiderstandsanforderungen der jeweiligen Installation ab.

Was ist der Unterschied zwischen einem Brandschutzdichtstoff und einem Hochtemperaturdichtstoff?

Ein Brandschutzdichtstoff wird entsprechend seiner Leistung als Bestandteil einer feuerwiderstandsfähigen Fuge oder Konstruktion spezifiziert. Ein Hochtemperaturdichtstoff ist in erster Linie für hohe Betriebstemperaturen ausgelegt. Manche Produkte können Eigenschaften für beide Anwendungsbereiche aufweisen, doch Hochtemperaturbeständigkeit allein gilt nicht als Nachweis einer bestimmten Feuerwiderstandsklassifizierung.

Bedeutet nicht brennbar gleichzeitig feuerbeständig?

Nicht unbedingt. Die Nichtbrennbarkeit beschreibt das Brandverhalten eines Materials, während sich der Feuerwiderstand auf die Fähigkeit eines Bauteils oder Systems bezieht, seine spezifizierte Leistung während einer Brandbeanspruchung über einen bestimmten Zeitraum aufrechtzuerhalten. Bei einer nicht brennbaren Platte darf daher nicht automatisch von einer bestimmten Feuerwiderstandsdauer in Minuten ausgegangen werden, sofern diese Leistung nicht durch entsprechende Unterlagen belegt ist.

Entspricht die Klasse A1 einer Feuerwiderstandsklassifizierung?

Nein. Die Klassifizierung A1 gemäß EN 13501-1 bezieht sich auf das Brandverhalten und kennzeichnet innerhalb dieses Klassifizierungssystems ein nicht brennbares Produkt. Sie legt jedoch keine Feuerwiderstandsdauer von beispielsweise 60, 120 oder 240 Minuten fest. Die Vitcas Hochtemperatur-Brandschutzplatte ist als A1 klassifiziert. Ein gegebenenfalls erforderlicher Feuerwiderstand des Gesamtsystems muss jedoch gesondert nachgewiesen werden.

Können Hochtemperatur-Isoliermatten für den passiven Brandschutz verwendet werden?

Hochtemperatur-Isoliermatten können in Industrie- und Hochtemperaturanlagen einen wirkungsvollen Wärmeschutz bieten. Ihre Temperaturbeständigkeit darf jedoch nicht automatisch als geprüfte Feuerwiderstandsdauer für den passiven Brandschutz verstanden werden. Wenn für ein Projekt eine spezifizierte Brandbarriere oder Feuerwiderstandsklassifizierung erforderlich ist, muss geprüft werden, ob die notwendige Leistung für das vollständige System dokumentiert ist.

Kann passiver Brandschutz in petrochemischen Anlagen sowie Öl- und Gasanlagen eingesetzt werden?

Ja. Passiver Brandschutz ist besonders in industriellen Umgebungen wichtig, in denen Tragwerke und kritische Anlagen schweren Brandbeanspruchungen ausgesetzt sein können. Vitcas FPC-S ist unter anderem für petrochemische Betriebe, Öl- und Gasanlagen, Lagertanks und Druckbehälter vorgesehen und sowohl für Kohlenwasserstoff- als auch für Zellulosebrandbeanspruchung spezifiziert.

Was ist vor der Auswahl eines Produkts für den passiven Brandschutz zu prüfen?

Ausgangspunkt sind die erforderliche Brandschutzfunktion und die dokumentierte Leistung. Prüfen Sie den Untergrund, die geforderte Feuerwiderstandsdauer, die Art der Brandbeanspruchung, das Installationsverfahren und die Umgebungsbedingungen. Wenn das Projekt von einer bauaufsichtlichen Feuerwiderstandsklassifizierung abhängt, müssen die entsprechenden technischen Daten und Systemspezifikationen herangezogen werden. Ein Produkt darf nicht allein anhand seiner maximalen Temperaturbeständigkeit ausgewählt werden.
