Hochtemperaturgewebe

Auswahl von Hochtemperaturgewebe nach Faser, Beschichtung und Beanspruchung

Hochtemperaturgewebe ist eine breite technische Produktkategorie und kein einzelner Werkstoff. Zwei aus Glasfasern gewebte Gewebe können sich sehr unterschiedlich verhalten, wenn eines im unbehandelten Webzustand bleibt und das andere mit Silikon, Neopren, Graphit oder Vermiculit behandelt wird. Die Ausrüstung kann Abriebfestigkeit, Witterungsbeständigkeit, Dichtheit, Reflexionsvermögen oder Verarbeitungseigenschaften verbessern, zugleich jedoch eine niedrigere Temperaturgrenze mit sich bringen. Produkte aus Silikafasern und biolöslichen Keramikfasern erweitern den Einsatzbereich auf höhere thermische Beanspruchungen, erfordern aber weiterhin eine fachgerechte Verarbeitung, Abstützung und Einfassung.

Die Produkte eignen sich für flexible Barrieren, Außenlagen von Isoliermanschetten, Ofenvorhänge, Gewebe für Kompensatoren, Hitzeschilde, Hochtemperaturfilter und die Armierung von Baukonstruktionen. Sie werden als technische Materialien geliefert und sind nicht automatisch als geprüfte Brandschutzvorhänge, Schweißschutzvorhänge, persönliche Schutzausrüstung, Löschdecken oder Abschottungssysteme zertifiziert. Bei geregelten oder sicherheitskritischen Anwendungen ist die gesamte Konstruktion einschließlich Nähten, Garn, Befestigungselementen, Überlappungen, Halterungen und Durchführungen zu beurteilen.

Branchen und Anwendungen für Hochtemperaturgewebe

Hochtemperaturgewebe von VITCAS werden in der Metallurgie, Energieerzeugung, Schiffstechnik, Öl- und Gasverarbeitung, im Brandschutz, in der Fertigung, Automobil- und Luftfahrtindustrie, Glasproduktion, Keramikindustrie sowie im Industrieofenbau eingesetzt. In jeder Branche treten unterschiedliche Kombinationen aus Temperatur, Flammen, Schmelzespritzern, Abrieb, Witterung, Vibrationen, chemischer Belastung und mechanischer Bewegung auf.

• Metallurgie und Gießereien: Schutzvorhänge gegen Metallspritzer, Ofentürvorhänge, Strahlungshitzeschilde und Heißstaubfiltration. Bei der Auswahl sind Legierung, Schmelztemperatur, Masse der Spritzer, Auftreffwinkel, Einwirkdauer, Ablaufgeometrie und Abrieb zu berücksichtigen. Die Eignung für eine Metallschmelze darf nicht automatisch auf eine andere übertragen werden.
• Energieerzeugung: Außenlagen abnehmbarer Isoliermanschetten für Turbinen, Kessel, Ventile und Flansche sowie Komponenten für Kanäle und Kompensatoren. Zu beurteilen sind Oberflächen- und Gastemperaturen, Druck, Bewegung, Dampf, Öl, Außenbewitterung, Vibrationen und der Zugang für Wartungsarbeiten.
• Schiffstechnik und Schiffbau: Isolierabdeckungen für Maschinenräume und Abgassysteme, Außenlagen von Rohr- und Ventil-Isoliermanschetten, flexible Verbindungen sowie Schweißschutz bei Bau- oder Reparaturarbeiten. Bei Handelsschiffen, Marineschiffen, Offshore-Anlagen und Freizeitbooten sind Feuchtigkeit, Öl, salzhaltige Umgebungen, Vibrationen sowie Brand- und Rauchverhalten zu berücksichtigen.
• Öl-, Gas- und petrochemische Verarbeitung: abnehmbare Abdeckungen für heiße Prozessanlagen, Lagen für Kompensatoren oder Faltenbälge, Vorhänge für Prozesskanäle sowie Spritz- oder Chemikalienschutz. Zu prüfen sind Prozessmedium, Konzentration, Temperatur, Druck, erforderliche Gasdichtheit, Außenbewitterung, elektrostatische Risiken und Zündschutzmaßnahmen.
• Brandschutz- und Notfallausrüstung: technische Gewebe als Komponenten von Brand- oder Rauchschutzvorhängen, Decken, Geräteabdeckungen und Strahlungshitzeschilden. Das Brandverhalten des Gewebes allein belegt weder den Feuerwiderstand noch die Zertifizierung des fertigen Systems.
• Allgemeine Fertigung und Schweißarbeiten: Schweißschutzvorhänge und -decken, Vorhänge für Öfen oder Brennöfen, Maschinenschutz, abnehmbare Abdeckungen und lokale Hitzebarrieren. Zu beurteilen sind Funken, heiße Partikel, UV-Strahlung, Strahlungswärme, Abrieb, Ausrichtung und Montage.
• Automobil- und Luftfahrtindustrie: Hitzeschilde für Motoren, Abgassysteme und Prüfstände, Wärme- oder Schallschutzbarrieren sowie abnehmbare Komponentenabdeckungen. Vorrangig zu berücksichtigen sind geringes Gewicht, Beständigkeit gegen Vibrationen und Flüssigkeiten, Temperaturwechsel sowie Anforderungen an Brand, Rauch und Toxizität und die jeweilige OEM- oder Programmspezifikation.
• Glas-, Keramik- und Industrieofenbau: Vorhänge für Ofentüren und Brennöfen, Dehnungsdichtungen, Heißseitenschutz und Hochtemperatur-Staubfiltration. Zu prüfen sind Dauertemperatur, Strahlungswärme, direkte Flammeneinwirkung, Staubchemie und -belastung, Biegezyklen, Abrieb und Auslegung der Halterung.

Dies sind beispielhafte industrielle Anwendungen und keine Aussage, dass jedes Gewebe für alle aufgeführten Einsatzbereiche geeignet oder zugelassen ist. Bei sicherheitskritischen Vorhängen, Barrieren, persönlicher Schutzausrüstung, Schiffskomponenten oder flexiblen Verbindungen ist das vollständig konfektionierte System einschließlich Beschichtungen, Nähten, Garnen, Befestigungen und Halterungen anhand der Betriebsdaten, Gefährdungsbeurteilung und geltenden Normen zu spezifizieren und zu bewerten.

Vergleich der aufgeführten VITCAS-Gewebe

Dauertemperatur ist nicht mit Spitzentemperatur gleichzusetzen

Eine Dauerangabe beschreibt die anhaltende Belastung unter den für das Produkt genannten Bedingungen. Ein Kurzzeit- oder vorübergehender Wert erlaubt für einen begrenzten Zeitraum eine höhere Spitze, darf jedoch nicht als regulärer Auslegungspunkt verwendet werden. Zulässige Dauer, Anzahl der Zyklen und akzeptable Veränderungen von Festigkeit, Flexibilität, Beschichtungsintegrität oder Aussehen können variieren. Wenn eine Produktseite nur eine Maximaltemperatur angibt, ist vor deren Verwendung als Dauertemperatur eine Bestätigung einzuholen.

Die Temperatur am Gewebe kann außerdem vom Messwert des Ofens, Rohrs oder Gasstroms abweichen. Kontakttemperatur, Heißgaskonvektion, Strahlungswärme, Flammenbeaufschlagung und Schmelzespritzer verursachen unterschiedliche Belastungen. Vor der Gewebeauswahl sind die zu erwartende Normaltemperatur, eine realistische Spitzentemperatur, Dauer, Zyklusrate und Messstelle festzuhalten.

Einfluss des Fasertyps auf die Gewebeeigenschaften

Zusätzliche Eigenschaften der Beschichtungen

• Polyurethan: geringe Luftdurchlässigkeit, Wärmereflexion und veröffentlichte Klassifizierung des Brandverhaltens B-s1, d0, wobei die PU-Beschichtung eine eigene niedrigere Temperaturgrenze besitzt.

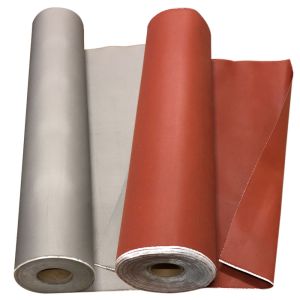

• Silikon: beidseitige Wasserabweisung, Chemikalienbeständigkeit, Flexibilität und Abriebschutz für abnehmbare Isoliermanschetten und flexible Verbindungen.

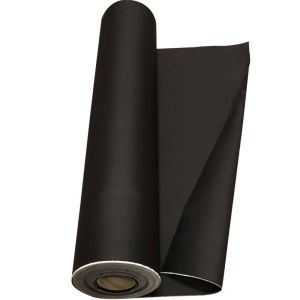

• Neopren: Öl-, Witterungs- und Korrosionsbeständigkeit für Außenanwendungen bei mittleren Temperaturen.

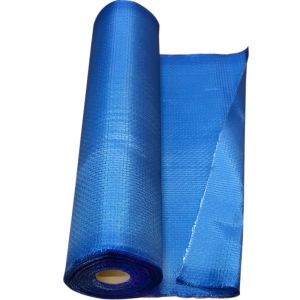

• Acryl: höhere Steifigkeit, Verarbeitungsstabilität, Abriebfestigkeit und eine glattere Außenfläche für Isoliermanschetten oder Armierungsgewebe.
• Aluminiumfolie: reflektierende Oberfläche mit niedriger Emissivität und weniger Ausfransen; bei Verschmutzung, Beschädigung oder falscher Ausrichtung der Folie nimmt die Leistung ab.

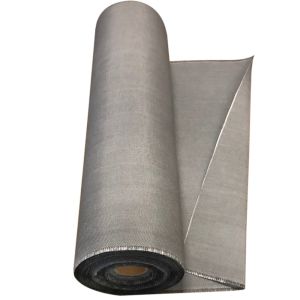

• Calciumsilikat: verbesserte Hochtemperatur-, Abrieb-, Chemikalien- und Witterungsbeständigkeit für anspruchsvolle flexible Komponenten.

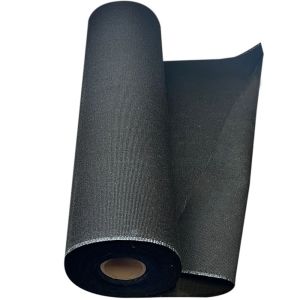

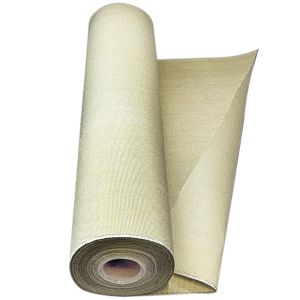

• Graphit oder Vermiculit: erweiterte Hochtemperaturbeständigkeit und verbesserter Schutz vor Abrieb, Flammen oder Schmelzespritzern, vorbehaltlich einer anwendungsspezifischen Prüfung.

Gewebeauswahl für häufige Anwendungen

Checkliste für Konfektionierung und Montage

1. Thermische Beanspruchung festlegen. Dauertemperatur, Spitzentemperatur, Dauer, Strahlungs- oder Kontaktbelastung und Heizzyklen dokumentieren.
2. Erforderliche Oberflächeneigenschaften bestimmen. Festlegen, ob Dichtheit, Wasserabweisung, Chemikalienbeständigkeit, Abriebfestigkeit, Reflexionsvermögen oder Reinigungsfähigkeit erforderlich sind.
3. Abmessungen bestätigen. Nennbreite, Dicke, Länge, Rollenformat und Zugaben für Säume, Überlappungen, Schrumpfung, Verschnitt und Befestigungsbereiche prüfen.
4. Gesamte Konstruktion auslegen. Nähgarn, Draht, Ösen, Haken, Befestigungselemente und Halterungen mit zum Gewebe und Prozess passenden Belastungsgrenzen auswählen.
5. Schnittkanten schützen. Eine geeignete Saum-, Versiegelungs- oder mechanische Kantenausführung verwenden, um Ausfransen zu begrenzen, ohne eine Komponente mit niedriger Temperaturbeständigkeit einzubringen.
6. Bewegung ermöglichen. Vorhänge, Faltenbälge und Außenlagen von Isoliermanschetten, die Wärmeausdehnung oder Anlagenvibrationen aufnehmen müssen, nicht überspannen.
7. Fasern und Staub kontrollieren. Bei Zuschneiden, Nähen, Montage, Demontage und Entsorgung das aktuelle Sicherheitsdatenblatt beachten; geeignete Absaugung und persönliche Schutzausrüstung verwenden, wenn die Gefährdungsbeurteilung dies verlangt.
8. Nach der Inbetriebnahme prüfen. Auf Beschichtungsverlust, Versprödung, Löcher, beschädigte Nähte, Verunreinigungen, lockere Befestigungen und lokale Überhitzung kontrollieren.

Aussagen zu Brandschutz, Schweißen und persönlicher Schutzausrüstung

Nichtbrennbarkeit, eine Klassifizierung des Brandverhaltens oder eine hohe Einsatztemperatur beschreiben nur einen Teil der Leistung. Brandschutzvorhänge, Rauchschutzbarrieren, Schweißschutzvorhänge, Notfalldecken und Schutzkleidung können anwendungsspezifischen Normen und Konformitätsanforderungen unterliegen. Laut HSE-Leitlinien sollten Schweißschutzvorhänge und -wände BS EN ISO 25980 entsprechen oder ein gleichwertiges Schutzniveau bieten. Diese Konformität darf nicht aus der Temperaturbeständigkeit eines Gewebes abgeleitet werden.

Ebenso entsteht durch den Kauf eines für Hitzeschilde oder Schutzkleidung angebotenen Gewebes keine zertifizierte persönliche Schutzausrüstung. Das Endprodukt muss entsprechend den ermittelten Gefahren konstruiert, hergestellt, bewertet und gekennzeichnet werden. Arbeitgeber sollten persönliche Schutzausrüstung anhand einer Gefährdungsbeurteilung auswählen und den Schutz gegen die tatsächliche Kombination aus Hitze, Flammen, Schmelzen, Chemikalien und mechanischer Belastung prüfen.

Häufig gestellte Fragen

Welches Hochtemperaturgewebe besitzt die höchste Dauertemperaturbeständigkeit?

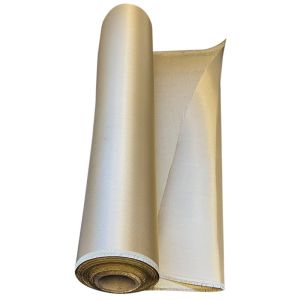

Im aktuellen Sortiment weist vermiculitbeschichtetes Silikafasergewebe mit 1100 °C die höchste veröffentlichte Dauereinsatztemperatur auf. Silikafasergewebe und biolösliches Keramikfasergewebe sind für 1000 °C im Dauereinsatz ausgelegt, wobei Letzteres kurzzeitig 1100 °C zulässt.

Worin unterscheiden sich Glasfaser-, Silikafaser- und Keramikfasergewebe?

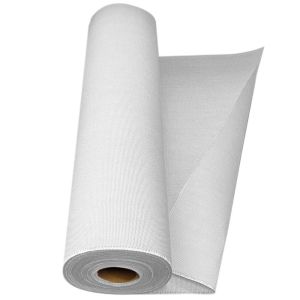

E-Glasgewebe verbindet Flexibilität und mechanische Festigkeit für mittlere bis hohe Temperaturen; unbehandeltes Material ist dauerhaft bis 550 °C ausgelegt. Silikafasergewebe ermöglicht Dauereinsätze bis 1000 °C beziehungsweise mit Vermiculitbeschichtung bis 1100 °C. Biolösliches Keramikfasergewebe bietet eine flexible Hochtemperatur-Wärmedämmung, ist dauerhaft bis 1000 °C ausgelegt und mit Edelstahldraht verstärkt.

Erhöht eine Beschichtung die Temperaturbeständigkeit?

Das hängt von der Beschichtung ab. Graphit, Vermiculit und Calciumsilikat erweitern den nutzbaren Hochtemperaturbereich bestimmter Glas- oder Silikafasergewebe. Silikon und Neopren verbessern die Umwelt- und mechanische Beständigkeit, besitzen jedoch niedrigere Temperaturgrenzen für die intakte Beschichtung als der Glasfaserkern. Maßgeblich sind stets die veröffentlichten Daten des fertigen Produkts und nicht nur die Temperaturbeständigkeit der Grundfaser.

Was ist der Unterschied zwischen Dauer- und Kurzzeittemperatur?

Die Dauertemperatur gilt für eine anhaltende Beanspruchung unter den angegebenen Bedingungen. Die Kurzzeittemperatur ist eine vorübergehende Spitze und darf nicht als normale Betriebstemperatur verwendet werden. Wiederholte Überschreitungen können Fasern, Beschichtungen, Nähte oder Befestigungen beschädigen, selbst wenn jede einzelne Spitze nur kurz anhält.

Darf Hochtemperaturgewebe direkten Flammen ausgesetzt werden?

Nur wenn das ausgewählte Produkt und die gesamte Konstruktion ausdrücklich für Flammenbild, Geschwindigkeit und Einwirkdauer geeignet sind. Einige vermiculitbeschichtete Produkte werden für Barrieren bei direkter Flammeneinwirkung angeboten; dies belegt jedoch nicht die Eignung für jeden Brenner, jede Ofenöffnung oder jedes Notfallsystem.

Welches Gewebe eignet sich für abnehmbare Isoliermanschetten?

Silikon- und acrylbeschichtete sowie aluminiumkaschierte Glasfasergewebe werden häufig als Außenlagen von Isoliermanschetten verwendet. Für stärker beanspruchte Bereiche können Silikafaser- oder Vermiculitgewebe geeignet sein. Das Außengewebe ist zusammen mit der inneren Dämmung, den Nähten, Verschlüssen und dem heißseitigen Aufbau auszuwählen. Das Gewebe allein ist keine vollständige Isoliermanschette.

Können diese Gewebe als Schweißschutzdecken oder -vorhänge verwendet werden?

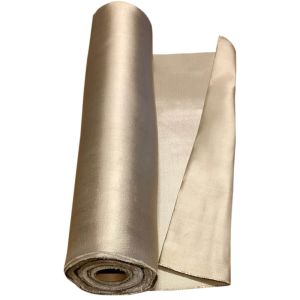

Mehrere Produkte besitzen geeignete Wärme-, Funken- oder Abriebeigenschaften, darunter unbehandelte, drahtverstärkte, graphit- oder vermiculitbeschichtete sowie Keramikfasergewebe. Die fertige Decke oder Schutzwand muss dennoch zum Schweißverfahren und zur vorgeschriebenen Norm passen. Die HSE verweist für Schweißschutzvorhänge und -wände auf BS EN ISO 25980.

Sind diese Gewebe für den Außenbereich geeignet?

Beschichtungen aus Neopren, Silikon, Acryl und Calciumsilikat bieten unterschiedliche Grade an Witterungs- oder Feuchtigkeitsbeständigkeit. Bei der Auswahl für den Außenbereich sind außerdem UV-Belastung, Windlast, stehendes Wasser, Verunreinigungen, Korrosion der Befestigungen und die tatsächliche Oberflächentemperatur zu berücksichtigen. Wärmebeständigkeit allein macht ein Textil nicht witterungsbeständig.

Können Hochtemperaturgewebe zugeschnitten und vernäht werden?

Viele Produkte werden zur Konfektionierung als Meterware geliefert. Beim Zuschneiden können jedoch reizende Fasern freigesetzt werden, und ungeschützte Kanten können ausfransen. Werkzeuge, Garn, Säume und Befestigungen müssen für Material und Temperatur geeignet sein. Das aktuelle Sicherheitsdatenblatt ist zu beachten, und vor der Bestellung sind entsprechende Verarbeitungszugaben einzuplanen.

Können Gewebe aus dieser Kategorie zur Herstellung von Schutzkleidung verwendet werden?

Ein Gewebe kann als Komponente von Schutzkleidung geeignet sein, Rohgewebe ist jedoch keine zertifizierte persönliche Schutzausrüstung. Konstruktion, Nähte, Verschlüsse, Abdeckung, Komfort, Haltbarkeit und Schutzwirkung gegen die definierte Gefahr müssen nach den geltenden Anforderungen am vollständigen Produkt bewertet werden.

Wofür wird Glasfaser-Armierungsgewebe verwendet?

Es handelt sich um ein acrylbeschichtetes Baugewebe mit 5 × 5 mm Maschenweite, das mit kompatiblen Glatt- und Grundputzen, HB60-Kleber und Platten eingesetzt wird. Es verteilt Spannungen und reduziert die Rissbildung. Aufgrund seiner offenen Struktur ist es weder ein thermischer Vorhang noch ein geschlossener Hitzeschild oder ein Ersatz für gewebtes Hochtemperaturgewebe.

Reflektiert Gewebe mit Aluminiumfolie Strahlungswärme?

Die Folienseite bietet eine reflektierende Oberfläche mit niedriger Emissivität. Die Leistung hängt jedoch davon ab, dass die Oberfläche sauber und korrekt ausgerichtet bleibt, üblicherweise zu einem geeigneten Luftspalt. Beschädigungen, Oxidation und Staubablagerungen können das Reflexionsvermögen verringern, und das gesamte Laminat muss innerhalb der angegebenen Einsatzbedingungen bleiben.

Sind chemikalienbeständige Gewebe gegen jede Chemikalie beständig?

Nein. Allgemeine Angaben zu Ölen, Lösungsmitteln, Säuren oder Laugen gelten nicht für jeden Stoff und jede Konzentration. Die chemische Verträglichkeit kann sich mit Temperatur, Druck und Einwirkdauer stark verändern. Vor der Spezifikation des Gewebes ist eine produktspezifische Bestätigung für das Prozessmedium einzuholen.

Wie viel Gewebe sollte bestellt werden?

Berechnen Sie die fertige Fläche und addieren Sie Material für Nähte, Säume, Überlappungen, Befestigungsbereiche, Schnittaufteilung und Verschnitt. Prüfen Sie Breite und Verkaufseinheit des ausgewählten Produkts. Viele der aufgeführten Gewebe sind etwa 1000 mm breit und werden als laufender Meter verkauft; die vollständigen Rollenlängen variieren.
